Registerkonfiguration

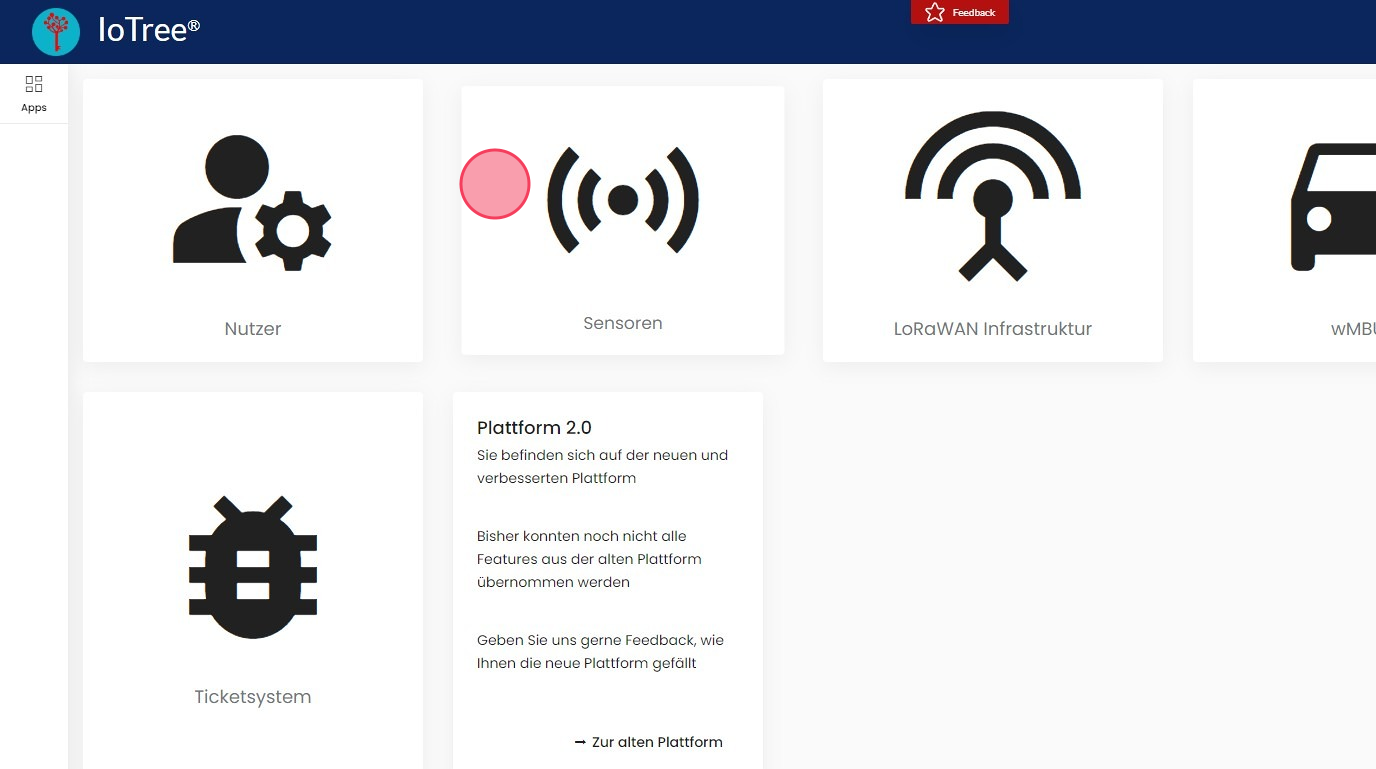

Navigieren Sie zum Bereich "Sensoren".

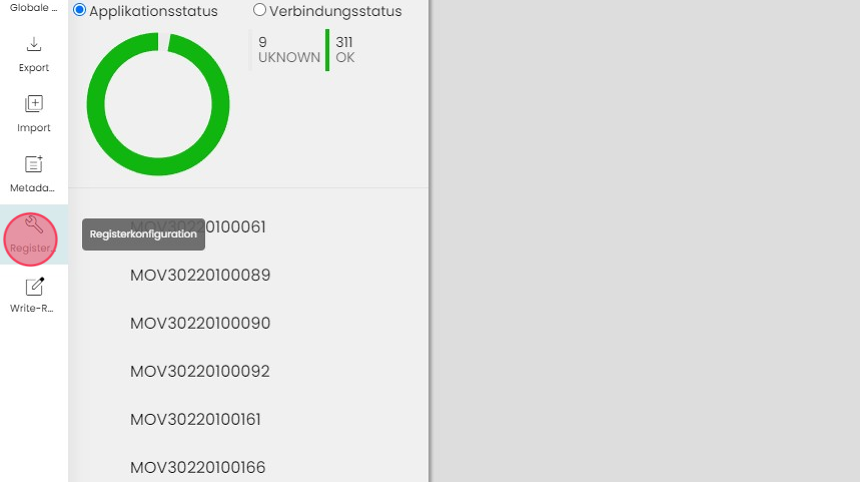

Klicken Sie auf "Registerkonfiguration".

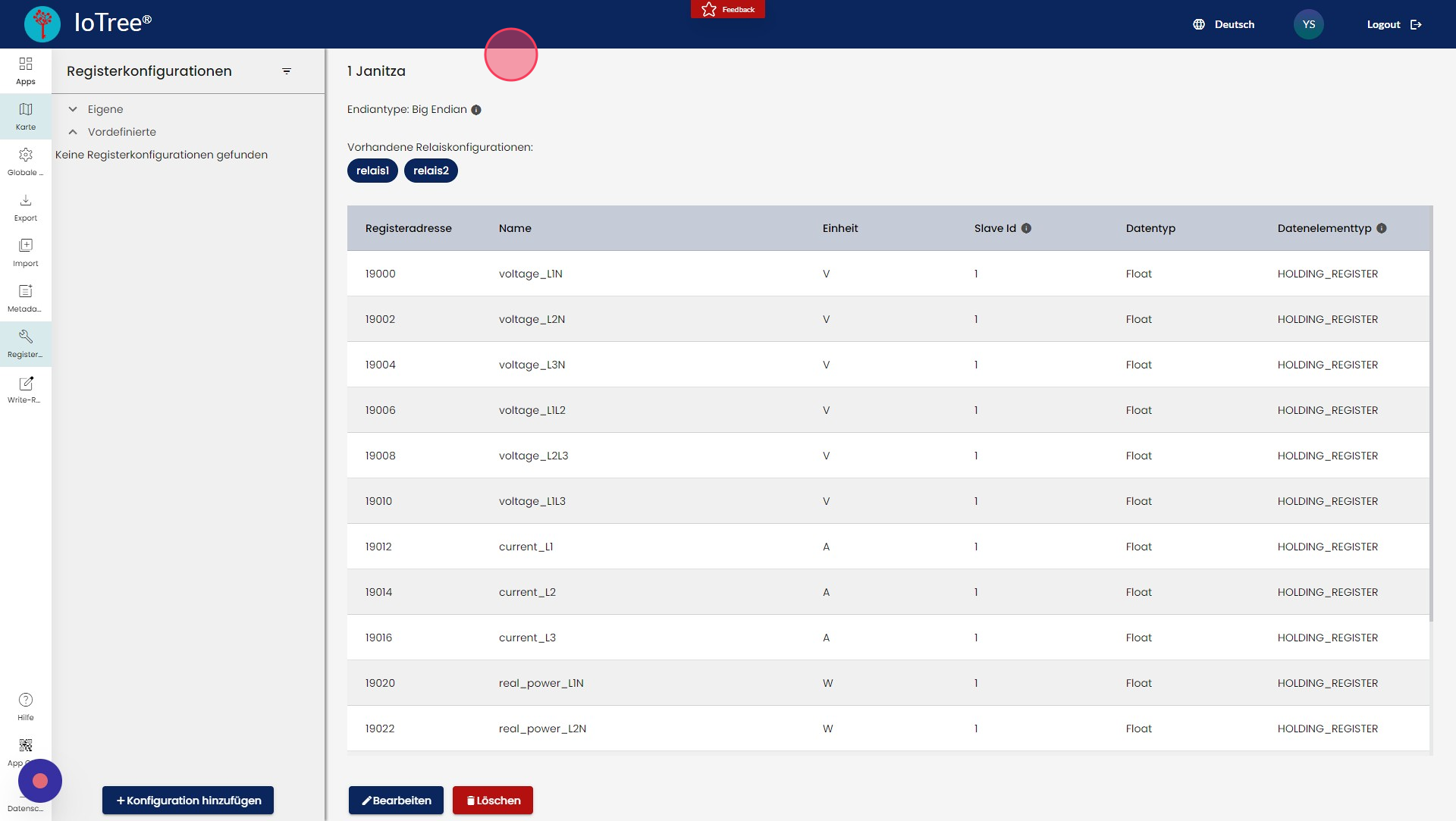

Hier können Sie nun zwischen vordefinierten und eigenen Konfigurationen auswählen.

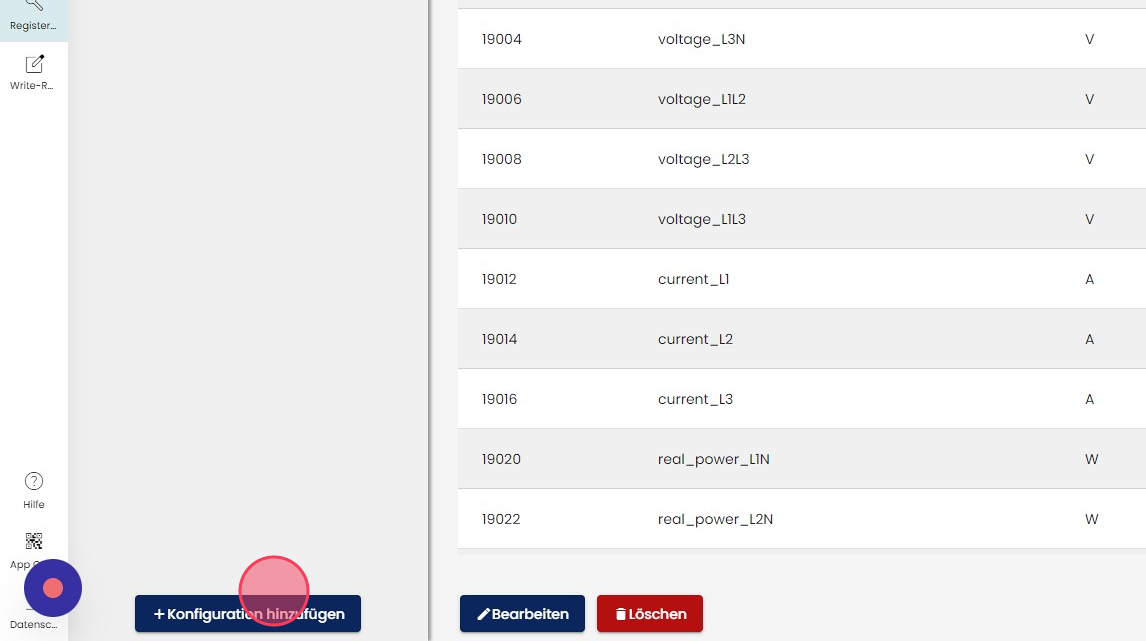

Mit Klick auf "Konfiguration hinzufügen" können Sie eine neue benutzerdefinierte Registerkonfiguration anlegen.

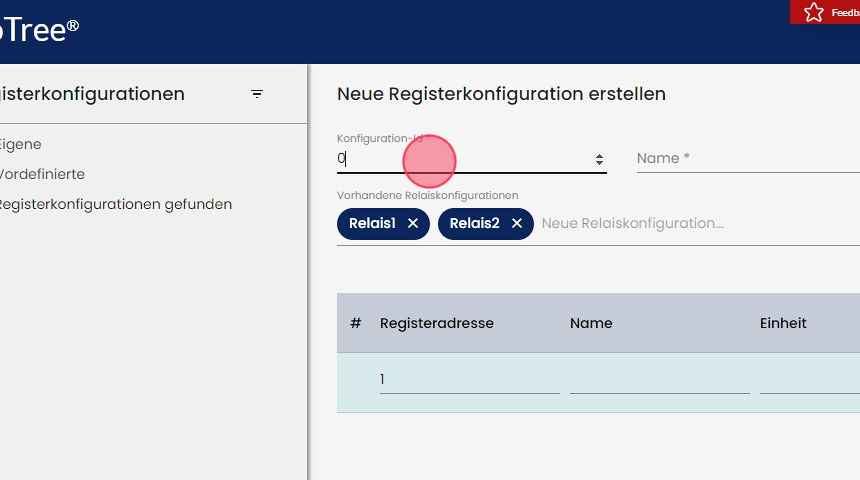

Zuerst wählen Sie eine "Id" aus. Diese müssen Sie am Ende beim Downlink des Konfigurationsbefehls erneut angeben, um die gewünschte Konfiguration beim Gerät zu setzen.

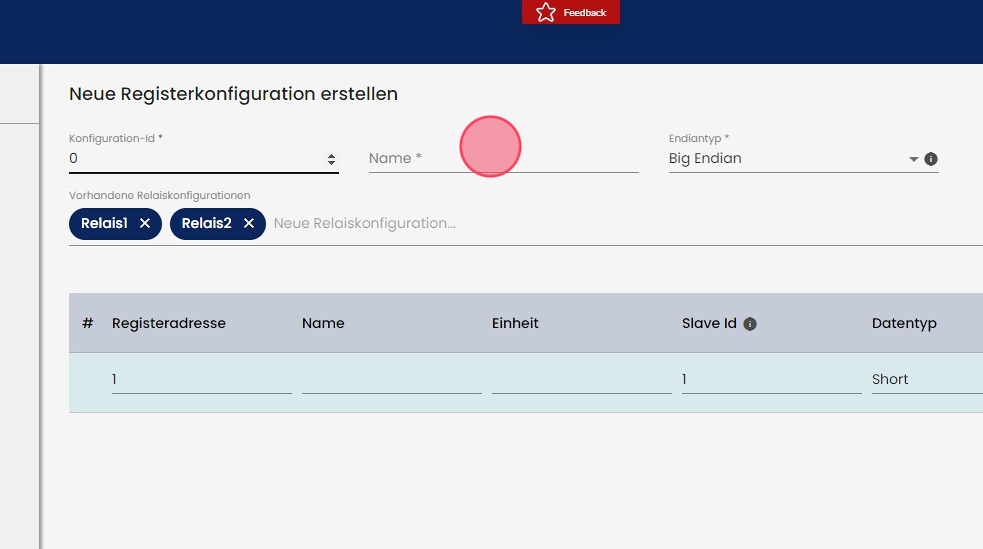

Als nächstes können Sie einen Namen für Ihre Konfiguration wählen.

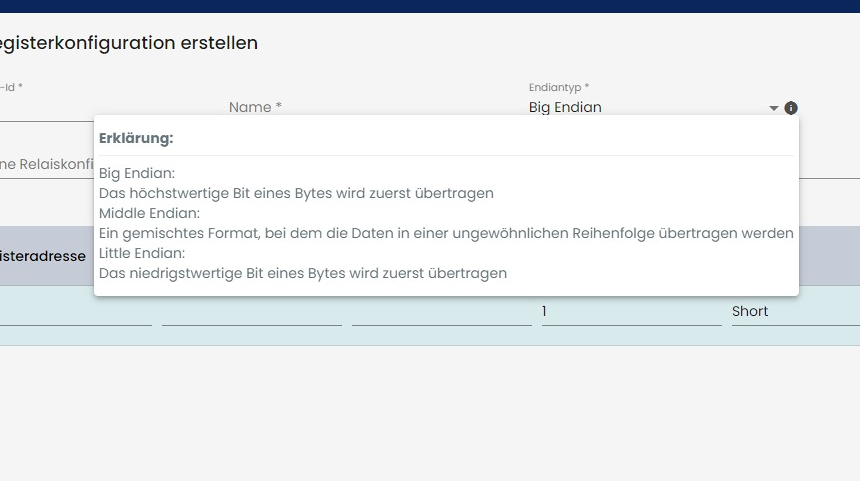

Wählen Sie den "Endiantyp" der Konfiguration aus. Informationen über den Endiantyp finden Sie zumeist in der Registerbeschreibung des über Modbus anzuschließenden Geräts.
Tipp
Die für die Erstellung der Registerkonfiguration notwendigen Parameter (Registeradresse, Slave Id, Datentyp, Datenelementtyp) können Sie aus den Informationen des anzuschließenden Geräts entnehmen.

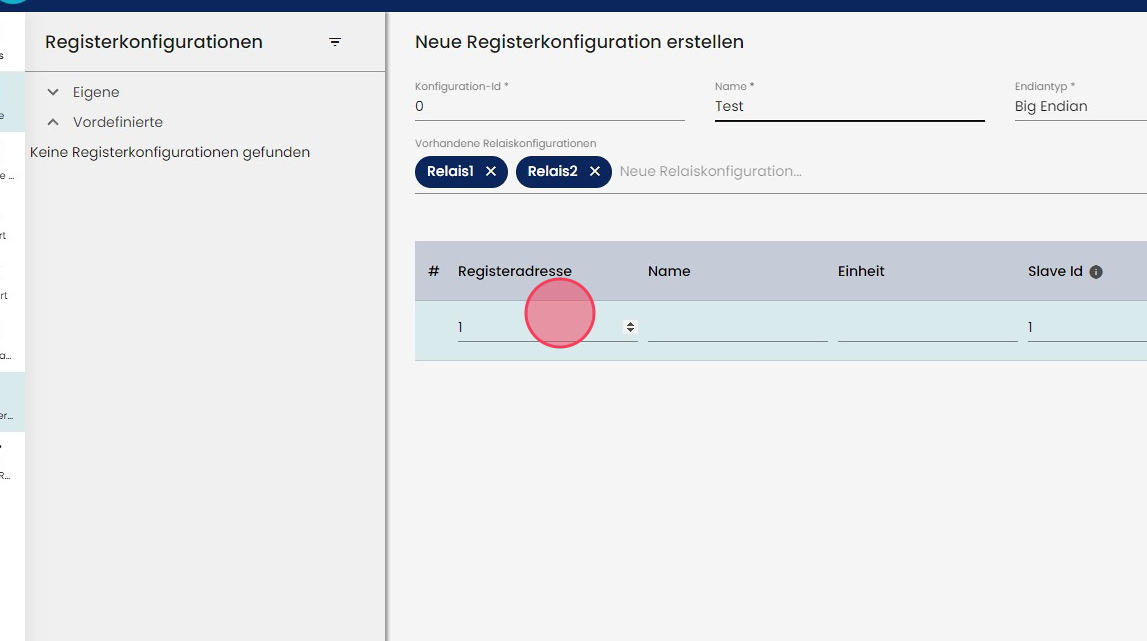

Nun können Sie alle auszulesenden Register des angeschlossenen Modbus Geräts nacheinander definieren. Geben Sie hierzu zuerst die Registeradresse an.
Geben Sie dem Register einen "Namen".
Geben Sie dem Register eine "Einheit".

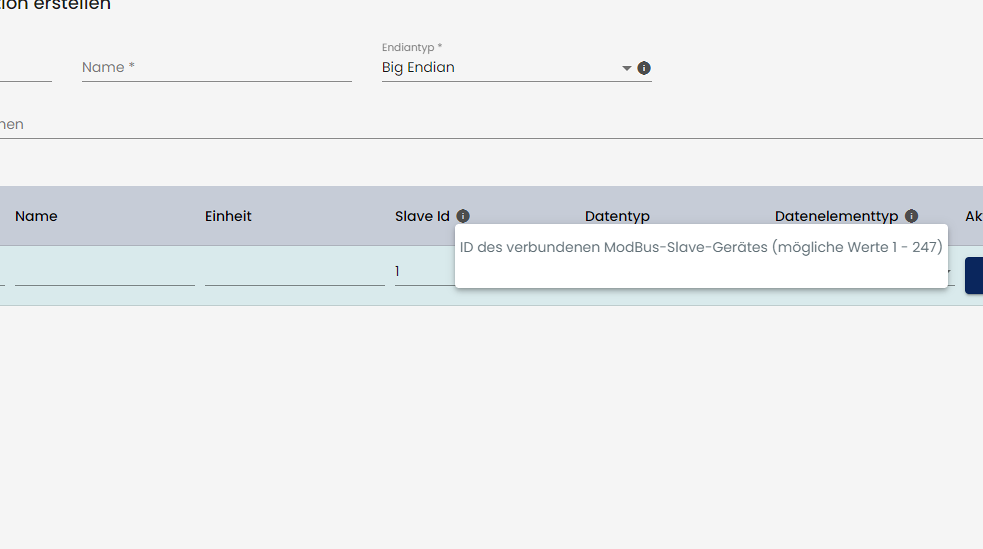

Wählen Sie die "Slave Id" des verbundenen Geräts aus.

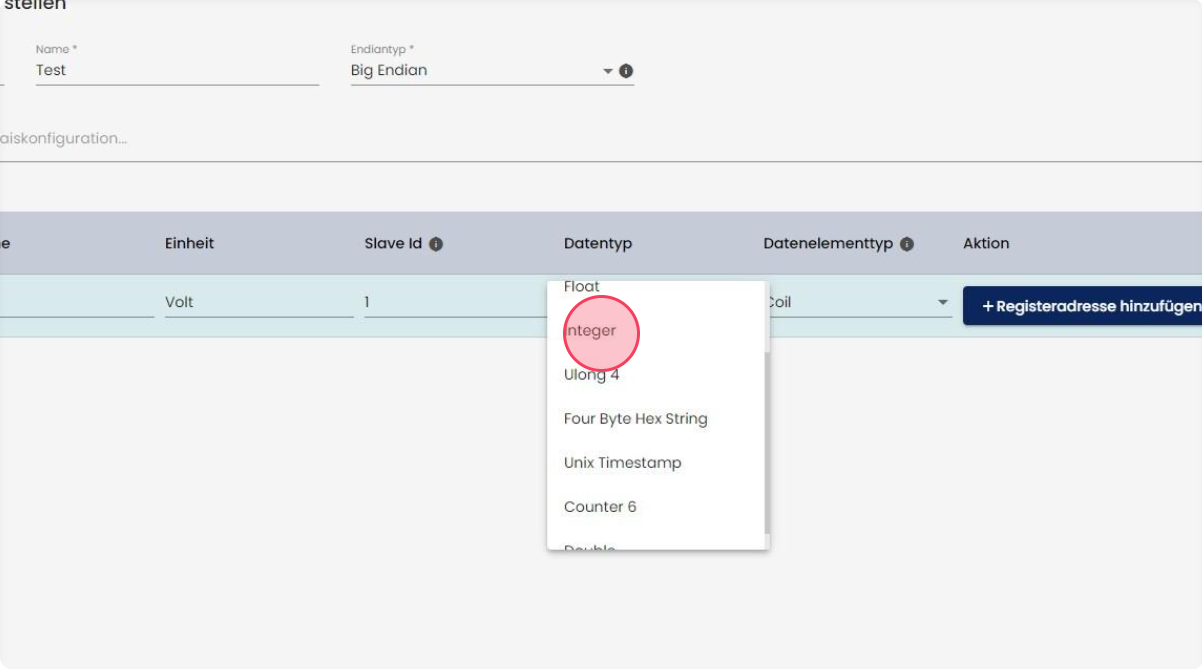

Wählen Sie anschließend den "Datentyp" aus.

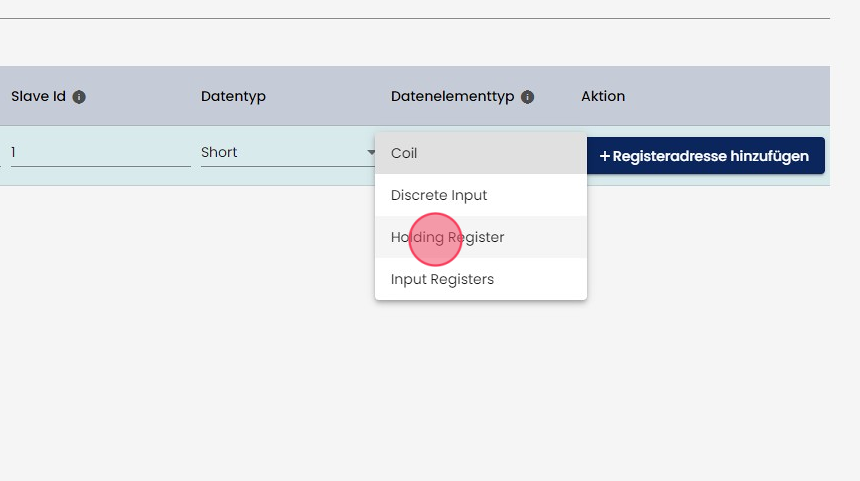

Wählen Sie den "Datenelementtyp" aus.

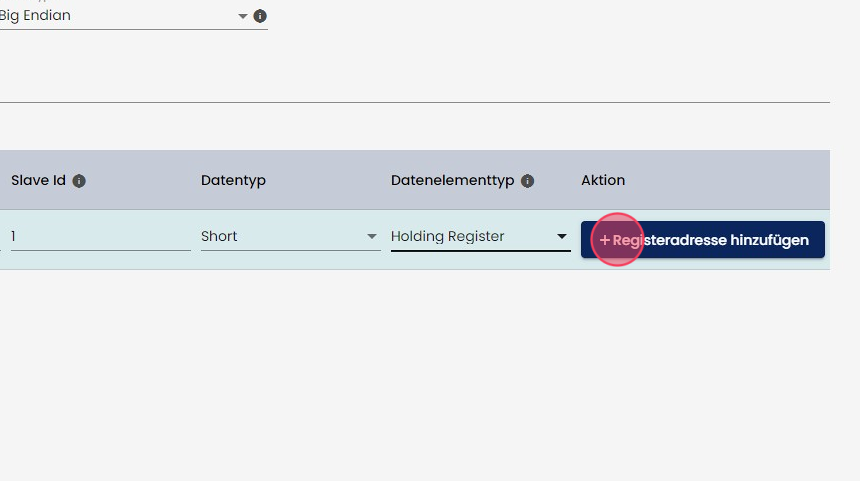

Klicken Sie auf "Registeradresse hinzufügen", um die Registeradresse anzulegen.

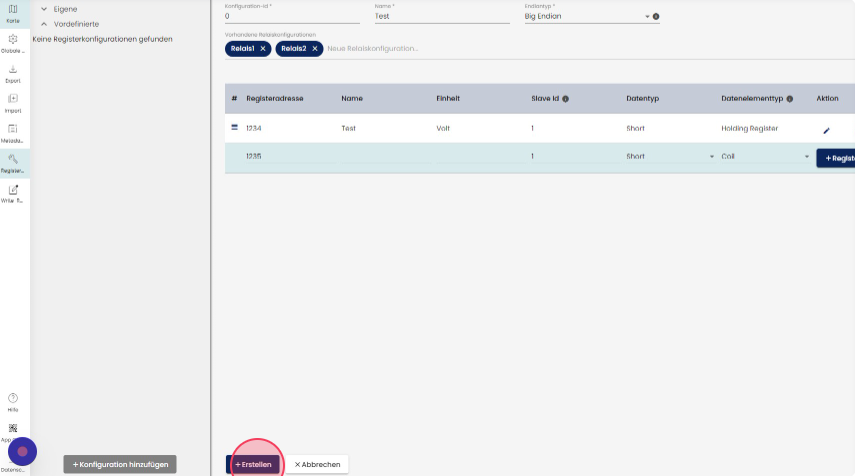

Haben Sie nun alle gewünschten Registeradressen definiert, können Sie die Konfiguration mit Klick auf "Erstellen" anlegen.
Die Registerkonfiguration ist nun mit der anfangs vergebenen "Id" im System hinterlegt und kann im nächsten Schritt an die MOV3 übermittelt werden. Folgen Sie dazu der Anleitung "MOV3:Downlink - Registerkonfiguration setzen".
