Hardware Installation Anleitung für SEAL
Auf dieser Seite finden Sie Anweisungen zur Hardware-Installation von SEAL. Dazu gehören die Anforderungen an die Installation der ATR-Nodes, Möglichkeiten zur Platzierung innerhalb des zu überwachenden Gehäuses, die Anbindung an das Host-System sowie eine abschließende Überprüfung der korrekten Hardware-Installation.
Lieferumfang
Die folgenden Hardware-Komponenten werden von PHYSEC bereitgestellt und sind im Lieferumfang enthalten. Einige Positionen sind optional und hängen vom jeweiligen Angebot ab. Prüfen Sie den Lieferumfang bei Erhalt auf Vollständigkeit und äußere Beschädigungen; die Anzahl der Nodes muss dem Angebot entsprechen. Pro ATR-Set umfasst das Paket:
- ATR-Nodes mit USB-Typ-A-Stecker (zwei bis vier)
- Optionales PHYSEC Gateway inkl. 12-V-Netzteil und vorinstallierter SIM-Karte
- Optionales ATR-Montagekit (USB-Verlängerungskabel, doppelseitiges Klebeband, USB-DIN-Halterung)
Vor der Installation
Bitte vor Beginn kurz prüfen:
- Umgebungseignung Ihr Gehäuse bzw. Ihre Umgebung muss für SEAL geeignet sein.
| Klasse | Bezeichnung | Beschreibung | Beispiele |
|---|---|---|---|
| E1 | Sehr geeignet | Die Umgebung ist vollständig mit SEAL kompatibel. Die elektromagnetischen Eigenschaften sind bekannt und bieten stabile Bedingungen für den SEAL-Betrieb. Externe Einflüsse auf die Integritätsmessung sind gering. Ein Validierungsprojekt wird zur Bestätigung und Feinabstimmung empfohlen, ist für die Eignung selbst aber nicht ausschlaggebend. | Metallschaltschrank |
| E2 | Bedingt geeignet | Die Umgebung ist grundsätzlich kompatibel. Eine vollständige Anpassung und zuverlässige Erkennung wird durch eine längere Lernphase und kontinuierliches ML-basiertes Training der Umgebung erwartet. Ein Validierungsprojekt wird zur Bestätigung und Feinabstimmung empfohlen, ist für die Eignung selbst aber nicht ausschlaggebend. | Stahlbeton-Technikraum |
| E3 | Evaluierungsbedarf | Die grundsätzliche Eignung ist nicht abschließend bewertbar. Der Einsatz erfordert eine Validierung unter realen Betriebsbedingungen sowie eine Bewertung relevanter Einflussfaktoren. Ein Validierungsprojekt ist für die Eignung ausschlaggebend. | Trafokammer |
| E4 | Anpassungsbedarf | Die Umgebung ist aktuell nicht für den SEAL-Einsatz geeignet. Es sind wesentliche Anpassungen an Produkt, Installation, Umgebung oder Systemintegration erforderlich. | Erdkabel |
Die Anzahl der Nodes (2–4) richtet sich nach Größe und Form des Innenraums. Als Orientierung für schrankförmige Gehäuse:
- Bis 3 m3: 2 ATR-Nodes
- Bis 10 m3: 3 ATR-Nodes
- Bis 20 m3: 4 ATR-Nodes
Platzierung:

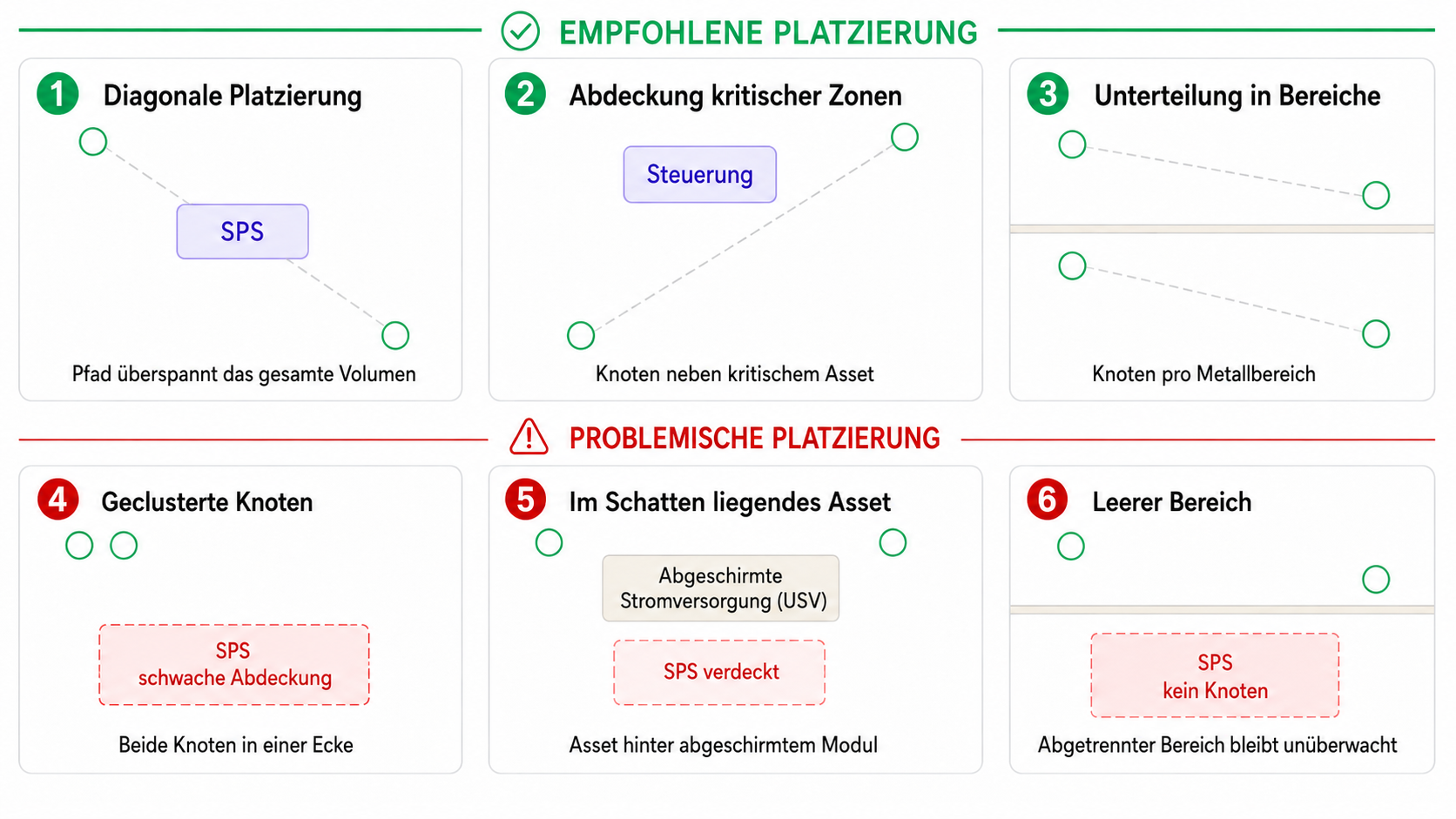

- Nodes möglichst weit verteilt anbringen – idealerweise an diagonal gegenüberliegenden Wänden oder an gegenüberliegenden Enden der DIN-Schiene. So wird der Innenraum am besten erfasst.
- Die Nodes müssen einander erreichen können – direkt (Sichtverbindung) oder über Reflexionen. Sie dürfen nicht vollständig durch metallische/abschirmende Teile voneinander getrennt sein.
- Enthält der Schrank vollständig abgeschottete Teilbereiche (z. B. durch metallische Trennwände), erreichen die Nodes diese nicht. Solche Bereiche benötigen eine eigene Überwachung.
Strom: Nodes werden über das PHYSEC Gateway / den bereitgestellten Host mit Strom über USB versorgt. Das PHYSEC-Gateway verfügt über eine DC-Buchse, die eine Spannungsversorgung von 9 bis 34 V unterstützt. Bei der PHYSEC-Gateway-Option ist ein 12-V-Netzteil im Lieferumfang enthalten.
Netzwerk: SEAL benötigt eine Netzwerkverbindung, um Messdaten sicher an IoTree zu übertragen, wo die Anomalieerkennung erfolgt. Überlegungen zur Netzwerkkonnektivität hängen vom Host-Typ ab.
- Bei einem bereits vorhandenen Host (Server, PC, SPS usw.) muss eine von PHYSEC bereitgestellte Software auf dem Host installiert werden. Dies ermöglicht es dem Host, als Bridge zwischen den ATR-Nodes und IoTree zu fungieren. In diesem Fall sollte das Host-Gerät über eine Internetverbindung verfügen.
- Das PHYSEC-Gateway nutzt das Mobilfunknetz, um sich über NB-IoT mit IoTree zu verbinden. In diesem Fall sollte sichergestellt werden, dass am Installationsort des Geräts Mobilfunkempfang verfügbar ist.
Störquellen: Vermeiden Sie es, Nodes neben starken Funk- oder Störquellen (WLAN-Router, Frequenzumrichter) zu platzieren. Diese können bisweilen zu Störungen bei SEAL-Messungen führen.
Sicherheit: Arbeiten an Schaltschränken, Serverschränken oder anderen Infrastrukturkomponenten dürfen nur von entsprechend qualifiziertem Personal durchgeführt werden. Schalten Sie Anlagen bei Bedarf spannungsfrei und beachten Sie die geltenden Vorschriften.
Installation
Schritt 1: Position Festlegen
Planen Sie die Platzierung und Anzahl der Nodes gemäß den oben beschriebenen Vorgaben.
Schritt 2: ATR-Nodes befestigen

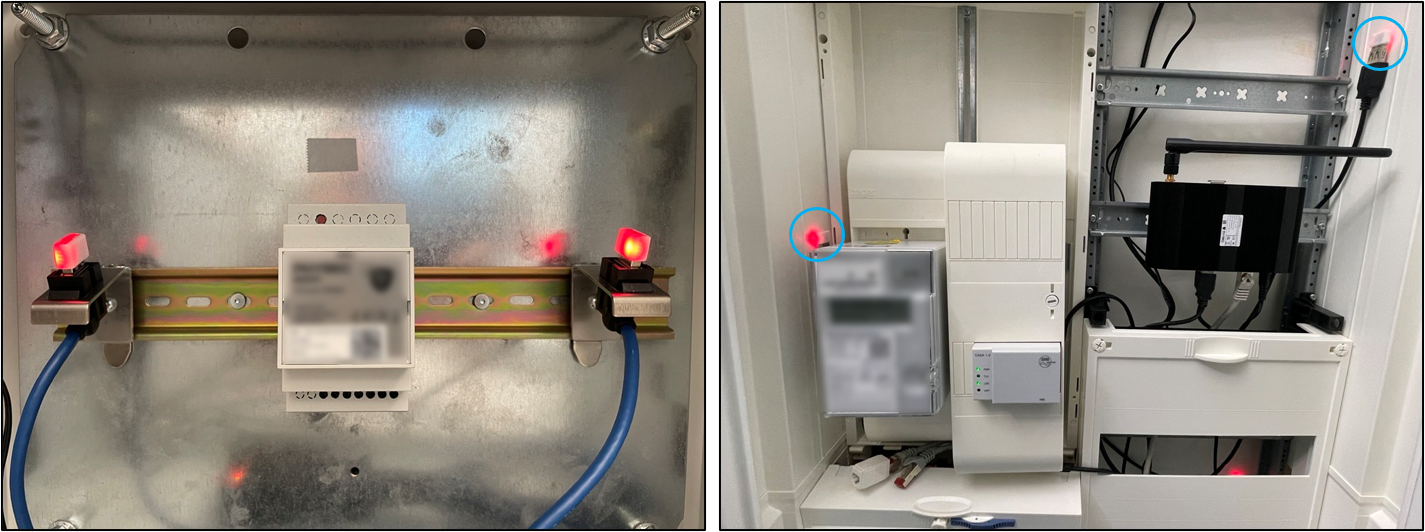

Bringen Sie die Nodes mit der DIN-Halterung oder dem doppelseitigen Klebeband an den geplanten Stellen an. Die folgende Abbildung zeigt zwei Möglichkeiten zur ATR-Platzierung: links mit einer USB-DIN-Halterung und rechts mit doppelseitigem Klebeband an der Gehäusewand.
Schritt 3: Verbinden
Verbinden Sie jeden Node über das USB-Verlängerungskabel mit dem Gateway (bzw. dem bereitgestellten Host). Kabel müssen ordentlich verlegt werden und dürfen nicht spannen.
Schritt 4: Einschalten
Als nächstes muss das Gateway/der Host mit Strom und Netzwerk verbunden und eingeschaltet werden. Prüfen Sie, dass das Gerät online ist.
Schritt 5: Initialisieren
Schließen Sie das Gehäuse vollständig, so wie es im normalen Betrieb steht: Tür zu, niemand im Inneren, keine losen Gegenstände. Melden Sie sich bei IoTree an, konfigurieren Sie bei Bedarf die Geräteeinstellungen und starten Sie anschließend die Initialisierung. Während der Initialisierung dürfen Sie das Gehäuse nicht öffnen oder verändern. Ist SEAL bereit, wechselt der Status auf OK.
Tipp
Detaillierte Anweisungen zur Verwaltung eines Geräts in IoTree finden Sie in der Plattform-Anleitung - https://docs.iotree.de/de/seal/seal-in-iotree.html.
Funktion prüfen
Vor Abschluss müssen Sie prüfen, ob das Gerät online ist und der Status auf OK steht, und anschließend zwei Tests durchführen.
Hinweis
Zwischen der Aktion und der Meldung in IoTree ist eine Verzögerung von etwa einer Minute normal. Warten Sie diese Zeit ab, bevor Sie einen Test als fehlgeschlagen bewerten.
Tür-auf-Test
Öffnen Sie das Gehäuse. SEAL muss einen Alarm auslösen. Schließen Sie das Gehäuse wieder. Prüfen Sie, ob der Status wieder auf „OK“ zurückgekehrt ist.
Fremdkörper-Test
Legen Sie bei geschlossenem Gehäuse ein Objekt (z. B. Ihren Schlüsselbund, ein Smartphone oder ein Handwerkzeug) in den Innenraum. SEAL muss einen Alarm auslösen. Entfernen Sie das Objekt wieder. Prüfen Sie, ob der Status wieder auf „OK“ zurückgekehrt ist.
